Nota: Para criar ou editar gráficos, é necessário que o serviço do PlugBot esteja iniciado.



Após ter feito a configuração inicial do PlugBot, clique no ícone do PlugBot na bandeja e em seguida clique em "Abrir PlugBot_8088"





No painel de controle do PlugBot clique na aba "PlugDash" na barra lateral.



Nota: Um gráfico sempre é apresentado em um grupo, então, caso não exista nenhum grupo ainda, leia Como criar um grupo? antes de continuar.



Utilidade

O Gráfico de Progresso é útil para demonstrar o andamento de uma tarefa ao longo do seu trajeto, para que você consiga ter uma métrica sobre suas metas (diárias, semanais, anuais...).



A seguir, temos um vídeo feito por desenvolvedores da nossa comunidade demonstrando um exemplo de implementação do Gráfico de Progresso. Como esse e os demais vídeos dos outros gráficos não foram feitos pela equipe do PlugMobile, eles não seguem um padrão, mas ainda sim achamos interessante compartilhar aqui para auxilia-lo na configuração de seus gráficos.





Configurando Gráfico de Progresso

Selecione o grupo que o gráfico de Progresso deverá ser exibido. Clique em "Novo gráfico" e em seguida selecione o tipo "Progresso"





Após selecionar o tipo do gráfico, um formulário será exibido:





Tempo de sincronização

O tempo de sincronização define de quanto em quanto tempo o PlugBot deve enviar novas informações da fonte de dados para a Nuvem PlugMobile.

Existem dois campos para definir esse tempo. O primeiro campo é para horas e o segundo campo para os minutos. Na imagem acima, o PlugBot sincronizará as informações desse gráfico de 10 em 10 minutos.



Depart. permitido

O campo de departamento permitido controla quais departamentos conseguirão visualizar esse gráfico.

Os departamentos informados nesse campo devem ser os mesmos presentes na tabela mapeada para os usuários do PlugDash.

Por exemplo, se os departamentos na sua tabela são do tipo inteiro, informe os números que representam seus departamentos - se os departamentos na sua tabela são string, informe os textos que representam seus departamentos - exatamente como na tabela mapeada.

Assim, apenas os usuários que pertencem aos departamentos informados, conseguirão visualizar o gráfico.

Se nenhum departamento for informado, os usuários de qualquer departamento conseguirão visualizar o gráfico.



Tema

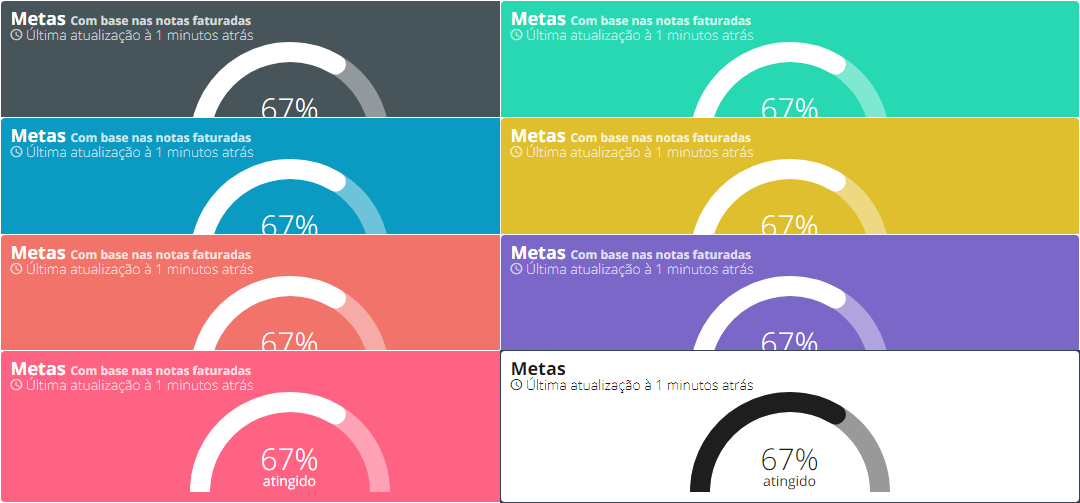

O tema define o esquema de cores que o gráfico será exibido.

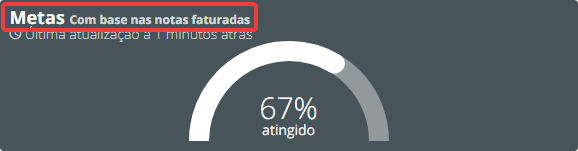

Título e Subtítulo

Esses dois campos serão exibidos no topo do gráfico.



Máscara do Valor

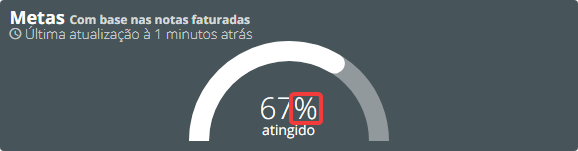

A máscara do valor serve para definir uma unidade para os valores do gráfico.

Essa máscara também é exibida no gráfico.



Texto do Valor

O texto do valor define o que significa o valor exibido no centro do gráfico.



Exibir valor máximo

Quando a opção de exibir valor máximo está habilitada, o gráfico mostrará, não somente o valor atual, mas também o valor máximo, no centro.

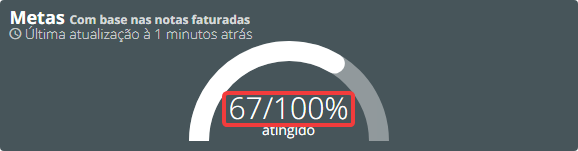

Exibir valor máximo: sim

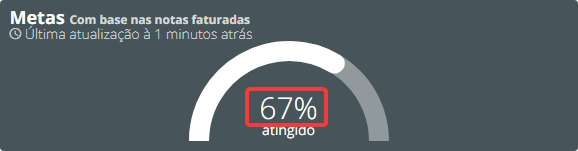

Exibir valor máximo: não



Valor Monetário

Ao ativar essa opção, os valores exibidos em boxes (componentes opcionais do gráfico de progresso) desse gráfico terão a pontuação de centavos e milhares.



Aba

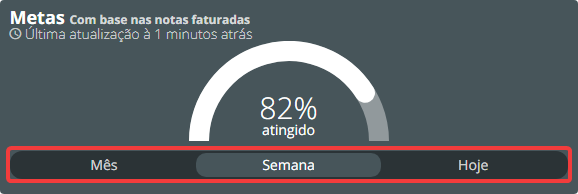

As abas permitem que você exiba mais de um conjunto de dados no mesmo gráfico.

Cada aba recebe um comando SQL para obter os dados que devem ser exibidos.

Por exemplo, exibir as Metas do mês, da semana e do dia:



Nessa seção é possível definir qual aba será carregada aberta. Para definir uma aba como principal, basta clicar no campo em que você definiu o nome da mesma e confirmar que o contorno do campo ficará mais escuro que o contorno das outras abas.



SQL Aba

O campo SQL da aba deve receber uma query válida para o PlugBot fazer a leitura dos dados que o gráfico necessita para ser exibido.

O gráfico de Progresso precisa, obrigatoriamente, de um registro com o seguinte formato:

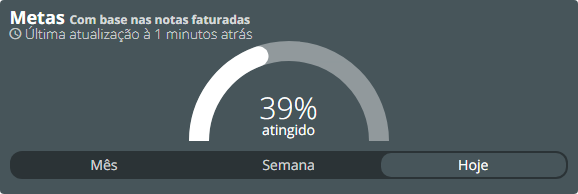

Por exemplo: o gráfico abaixo utiliza a seguinte query

select atual, maximo from metas_mes where periodo = 'dia';



Resultado da query acima:



Nota: Você pode escrever a suas queries SQL utilizando aliases para cumprir com os requerimentos dos gráficos, porém, recomendamos a utilização de views no banco de dados para tornar as queries do PlugDash mais simples e rápidas.

Nota: Em FIREBIRD é necessário que os apelidos / aliases estejam entre aspas, por exemplo:                 select 100 as "maximo", 50 as "atual" from rdb$database;



Após preencher as informações do formulário, clique em "Salvar gráfico".
