Nota: Para criar ou editar gráficos, é necessário que o serviço do PlugBot esteja iniciado.



Após ter feito a configuração inicial do PlugBot, clique no ícone do PlugBot na bandeja e em seguida clique em "Abrir PlugBot_8088"





No painel de controle do PlugBot clique na aba "PlugDash" na barra lateral.



Nota: Um gráfico sempre é apresentado em um grupo, então, caso não exista nenhum grupo ainda, leia Como criar um grupo? antes de continuar.



Utilidade

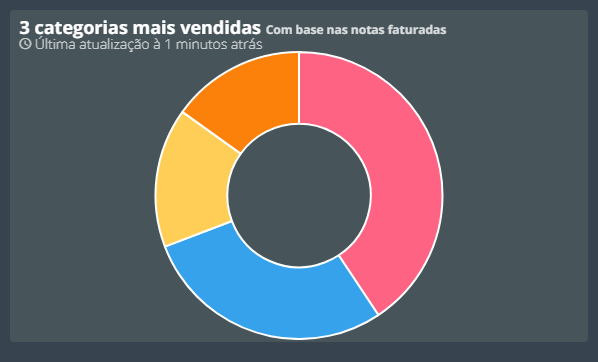

O gráfico rosca é uma alternativa para o gráfico pizza e é utilizado para comparação entre dados dentro de uma totalidade. Deve-se atentar a utilizá-lo com poucos dados diferentes e quando há uma diferença significativa entre eles, para que assim, tenha uma melhor visualização.



A seguir, temos um vídeo feito por desenvolvedores da nossa comunidade demonstrando um exemplo de implementação do Gráfico de Rosca. Como esse e os demais vídeos dos outros gráficos não foram feitos pela equipe do PlugMobile, eles não seguem um padrão, mas ainda sim achamos interessante compartilhar aqui para auxilia-lo na configuração de seus gráficos.





Configurando Gráfico de Rosquinha

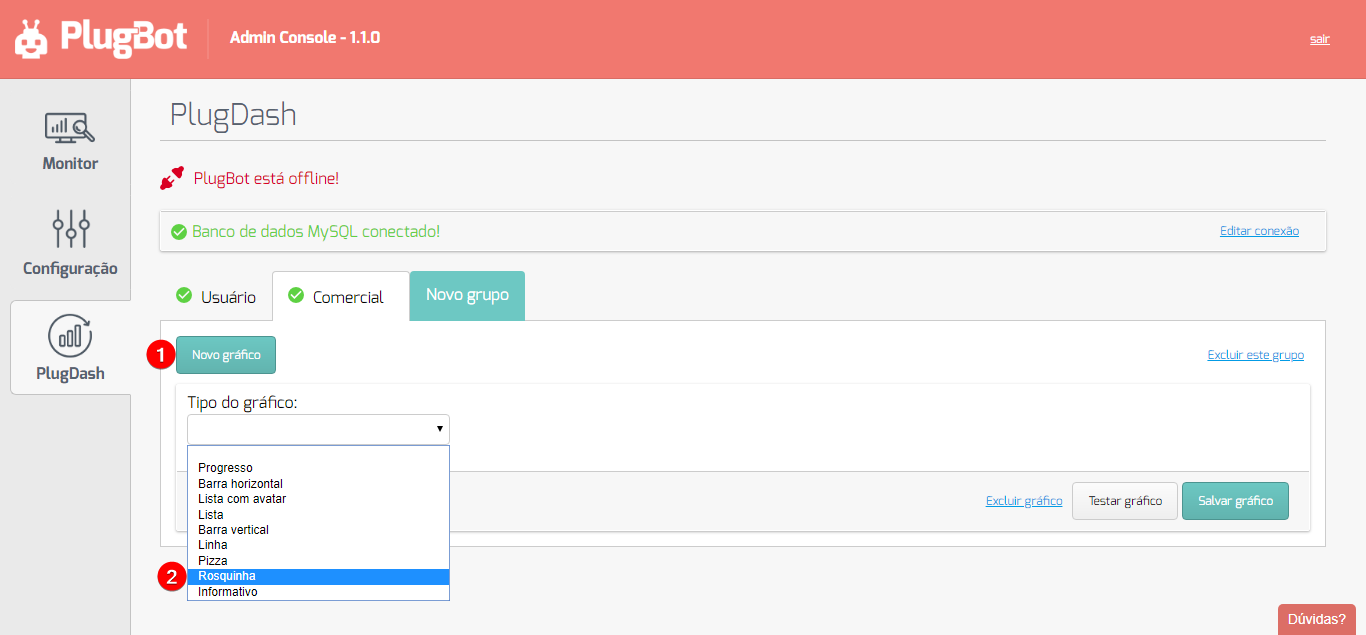

Selecione o grupo que o gráfico de Rosquinha deverá ser exibido. Clique em "Novo gráfico" e em seguida selecione o tipo "Rosquinha".





Após selecionar o tipo do gráfico, um formulário será exibido:



Tempo de sincronização

O tempo de sincronização define de quanto em quanto tempo o PlugBot deve enviar novas informações da fonte de dados para a Nuvem PlugMobile.

Existem dois campos para definir esse tempo. O primeiro campo é para horas e o segundo campo para os minutos. Na imagem acima, o PlugBot sincronizará as informações desse gráfico de 10 em 10 minutos.



Depart. permitido

O campo de departamento permitido controla quais departamentos conseguirão visualizar esse gráfico.

Os departamentos informados nesse campo devem ser os mesmos presentes na tabela mapeada para os usuários do PlugMobile.

Por exemplo, se os departamentos na sua tabela são do tipo inteiro, informe os números que representam seus departamentos - se os departamentos na sua tabela são string, informe os textos que representam seus departamentos - exatamente como na tabela mapeada.

Assim, apenas os usuários que pertencem aos departamentos informados, conseguirão visualizar o gráfico.

Se nenhum departamento for informado, os usuários de qualquer departamento conseguirão visualizar o gráfico.



Tema

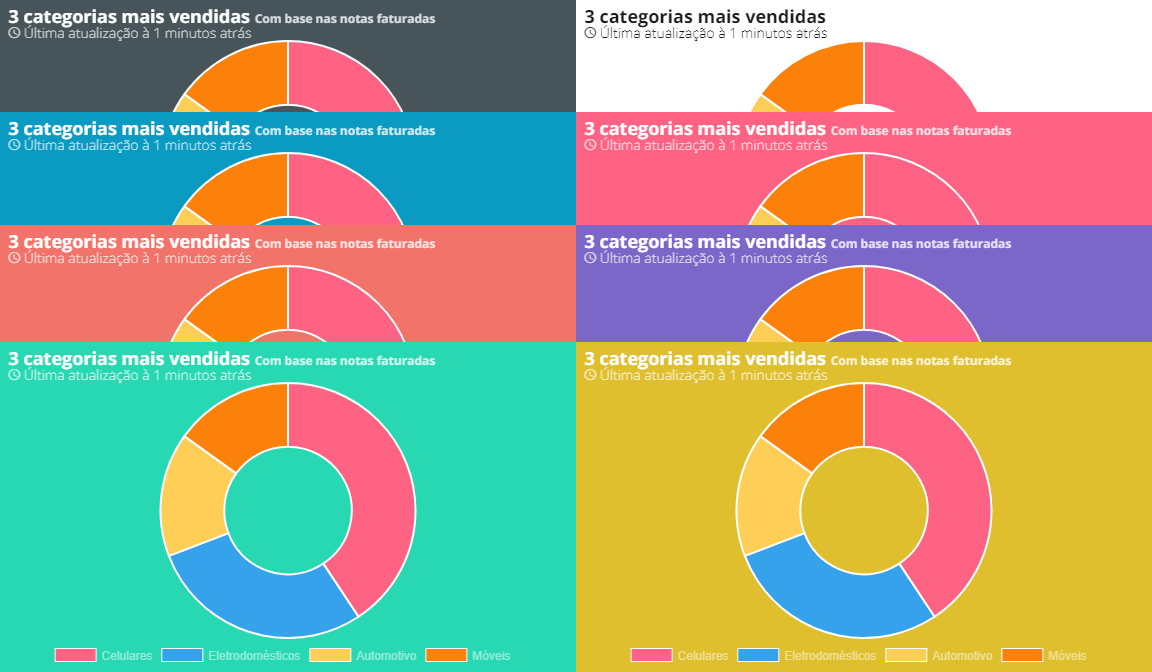

O tema define o esquema de cores que o gráfico será exibido.

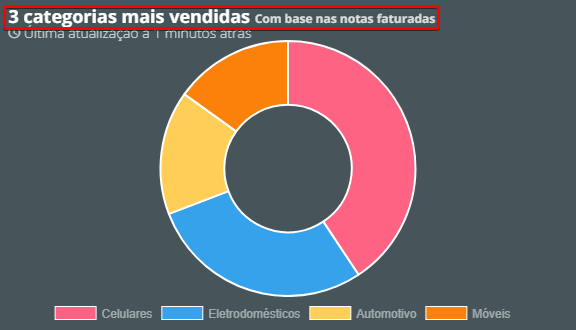

Título e Subtítulo

Esses dois campos serão exibidos no topo do gráfico.





Valor Monetário

Ao ativar essa opção, os valores exibidos por esse gráfico recebem a pontuação (de milhar e centavo) para demonstrar que os valores são em R$.

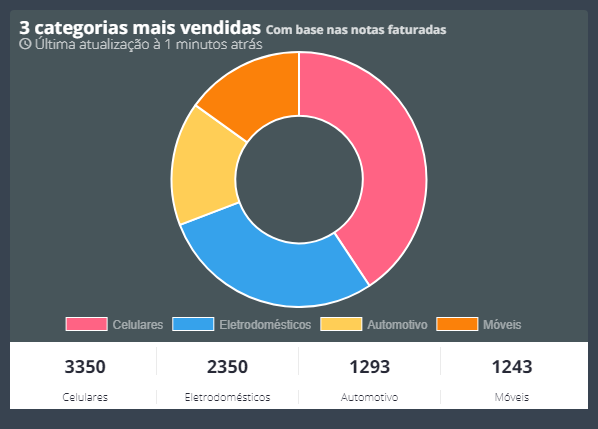

Exibir Total dos Registros

Quando essa opção está ativa, uma série de boxes são exibidas abaixo do gráfico contendo os itens do gráficos e seus valores:



Exibir total dos registros: Sim	Exibir total dos registros: Não

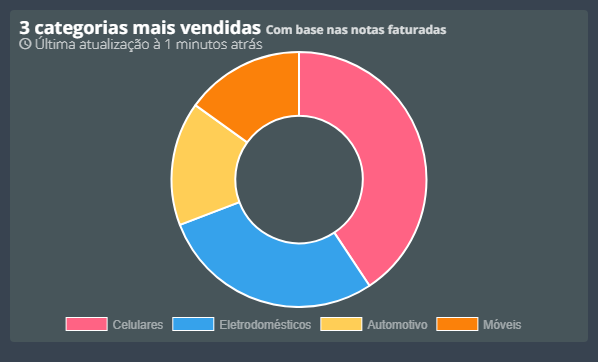

Exibir Legenda

Quando esse campo está ativado, legendas das cores e dos itens são exibidas abaixo do gráfico.



Exibir legenda: Sim	Exibir legenda: Não

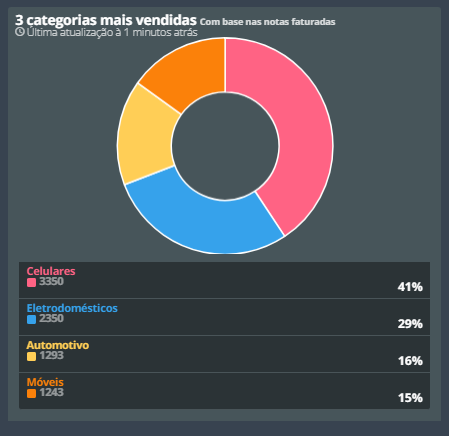

Legenda com Listagem

Quando esse campo está ativado, uma lista com os itens do gráfico é exibida abaixo do gráfico. Junto aos rótulos dos itens, também são exibidos os valores de cada item.



Legenda com listagem: Sim	Legenda com listagem: Não



Exibir Valor Total

Quando este campo está ativado, um campo somando o valor total de cada item do gráfico é exibido abaixo do gráfico.

Observe este exemplo com todo o valor somado.



Casas Decimais

Ao selecionar este campo, você poderá escolher a quantidade de casas decimais que serão exibidas.

observe este exemplo com a quantidade de casas decimais igual a zero.

Já neste caso com a quantidade de casas decimais igual a dois.



Aba

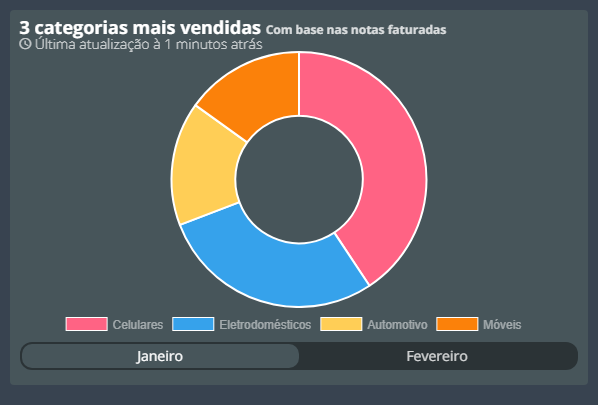

As abas permitem que você exiba mais de um conjunto de dados no mesmo gráfico.

Cada aba recebe um comando SQL para obter os dados que devem ser exibidos.

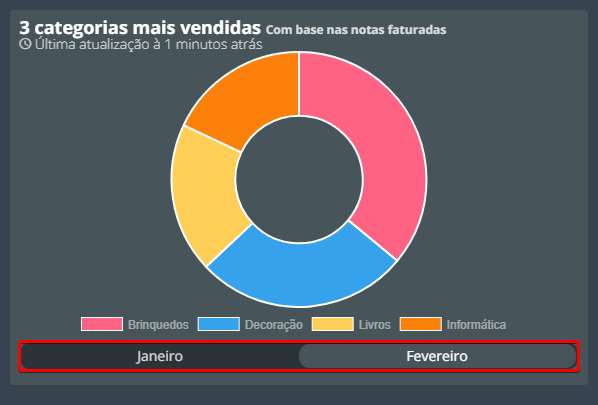

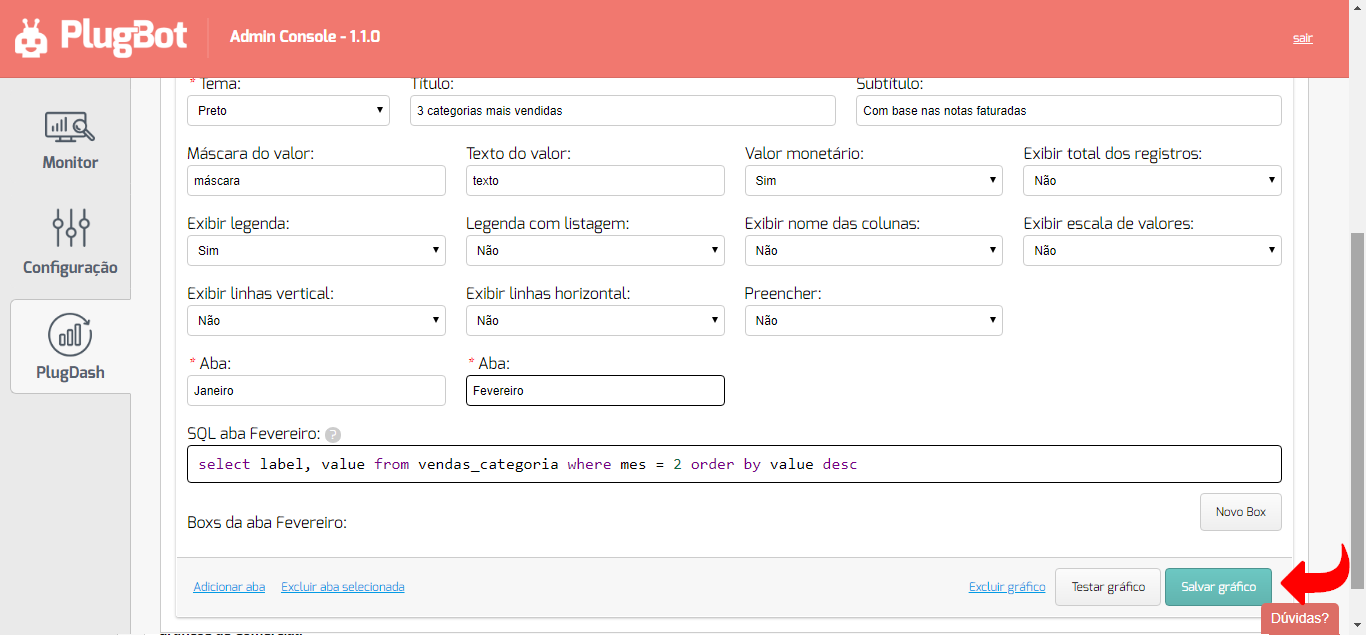

Por exemplo, criar abas para exibir as categorias mais compradas em diferentes meses:





Nessa seção também é possível definir qual aba será exibida primeiro.

Para definir uma aba como principal, basta clicar no campo em que você definiu o nome da mesma e confirmar que o contorno do campo ficará mais escuro que o contorno das outras abas.



SQL Aba

O campo SQL da aba deve receber uma query válida para o PlugBot fazer a leitura dos dados que o gráfico necessita para ser exibido.

O gráfico de pizza precisa, obrigatoriamente, de registros com o seguinte formato:



label	value
Celulares	3350
Eletrodomésticos	2350
Automotivo	1293
Móveis	1243



Caso você esteja integrando com o banco AccessDB, a palavra "value" é reservada e não poderá ser usada no comando SQL.

Para que você faça a integração normalmente, você pode substituir a propriedade "value" pela propriedade "valor" no retorno dos seus dados e o gráfico funcionará sem problemas!



Por exemplo, o gráfico abaixo utiliza a seguinte query:

SELECT
    label, value
FROM
    vendas_categoria
WHERE
    mes = 1
ORDER BY value DESC;



Resultado da query acima:





Nota: Você pode escrever a suas queries SQL utilizando aliases para cumprir os requerimentos dos gráficos, porém, recomendamos a utilização de views no banco de dados para tornar as queries do PlugDash mais simples e rápidas.

Nota: Em FIREBIRD é necessário que os apelidos / aliases estejam entre aspas, por exemplo:                 select 'exemplo' as "label", 50 as "value" from rdb$database;



Após preencher as informações do formulário, clique em "Salvar gráfico".
