Personalizar Layout de Impressão (RTM)

Para personalizar a impressão padrão disponibilizada pela TecnoSpeed é bem simples. Se você é cliente de Componente, basta utilizar o método EditarModeloDanfe, caso seja cliente dos produtos Manager eDoc e/ou Manager SaaS basta utilizar a aplicação rtm_editor.

Lembre-se de utilizar como base para a personalização um XML autorizado do documento desejado.

Vale reforçar que os layouts de impressão disponibilizados pela TecnoSpeed seguem os padrões estabelecidos pela SEFAZ conforme o MOC (Manual de Orientação do Contribuinte) de cada DFe.

Independente da personalização ser realizada via método (Componente) ou via aplicação rtm_editor (eDoc/SaaS) a ferramenta que utilizamos para as edições de RTM será o ReportBuilder.

Agora que já sabemos por onde começar, vamos ao passo a passo de como realizar a personalização da impressão.

Componente -> Via método EditarModeloDanfe, o método já realizada a chamada do ReportBuilder.

eDoc/Manager SaaS -> Via aplicação rtm_editor: devemos realizar o download, instalar e iniciar a aplicação para termos acesso ao ReportBuilder.

Ao executar o Editor RTM, a seguinte tela de configuração será apresentada.

Passo 1: Em Local dos RTMs devemos apontar para o diretório onde está o arquivo RTM. Caso esteja personalizando um RTM novo, poderá manter o caminho padrão criado na pasta de instalação do mesmo C:\Program Files (x86)\RTM Editor, já se a personalização for para um arquivo RTM que não seja novo, ou seja, já seja um que já esteja personalizado, basta selecionar o diretório do arquivo.

Passo 2: Após a configuração dos diretórios dos arquivos RTMs, devemos selecionar um arquivo XML autorizado do documento desejado.

Passo 3: Após selecionado o XML autorizado do documento desejado, clique em Editar RTM e a aplicação fará a chamada do ReportBuilder.

ReportBuilder

Ao inicializar o ReportBuilder será apresentado o layout do arquivo RTM apontado no diretório do documento, seja ele o padrão da TecnoSpeed ou um já personalizado.

No Menu superior encontramos as opções:

• Cálculo: Local onde são possíveis configurar funções e métricas para os campos;
• Desenho: Onde é possível editar o layout de impressão;
• Visualizar Impressão: Verificar a prévia o layout de impressão.

CÁLCULO

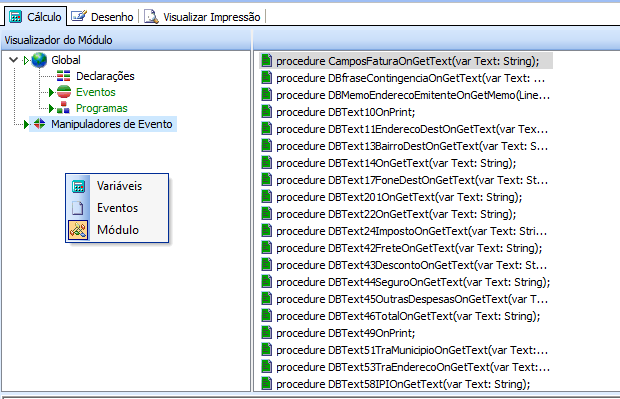

Em calculo é possível verificar os procedimentos que já foram criados em Módulo, conforme apresentado na imagem:

Também conforme a imagem acima, é possível selecionar a opção Eventos, onde é possível criar um procedimento para qualquer campo existente na aba 'Desenho'.

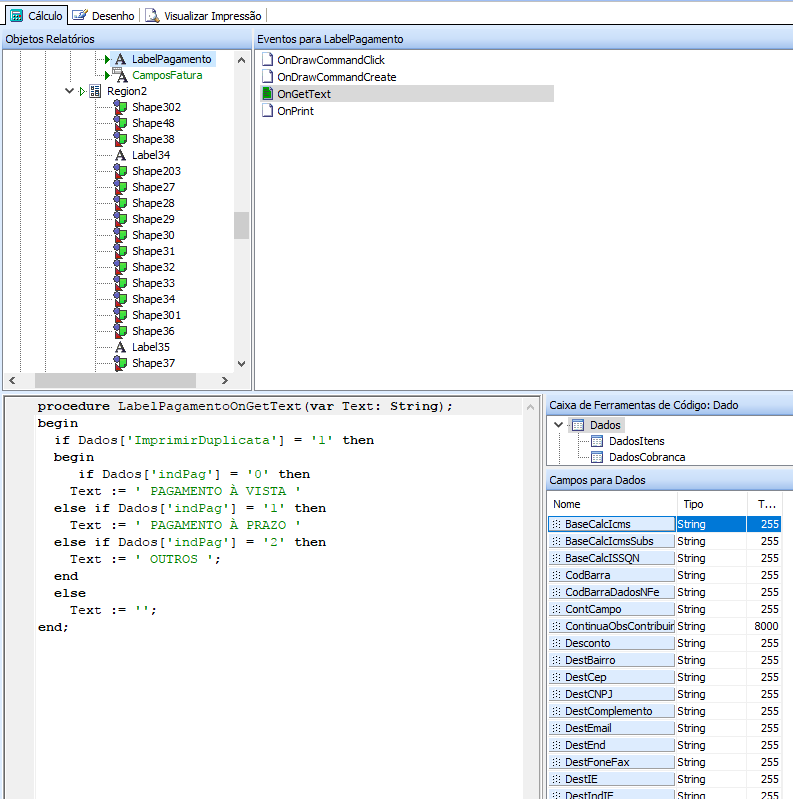

Na imagem abaixo, no lado direito ficam disponíveis todos os campos que podem ser utilizados.

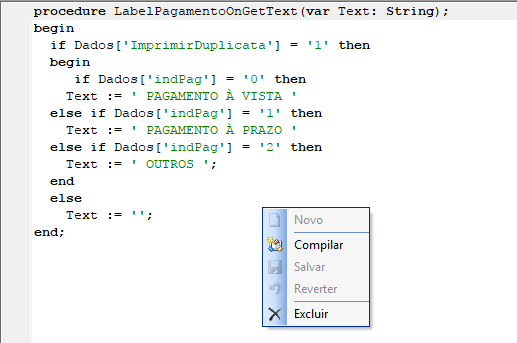

Importante! Após qualquer modificação é necessário clicar com o botão direito do mouse e em seguida clique em "Compilar", para depois visualizar a impressão:

DESENHO

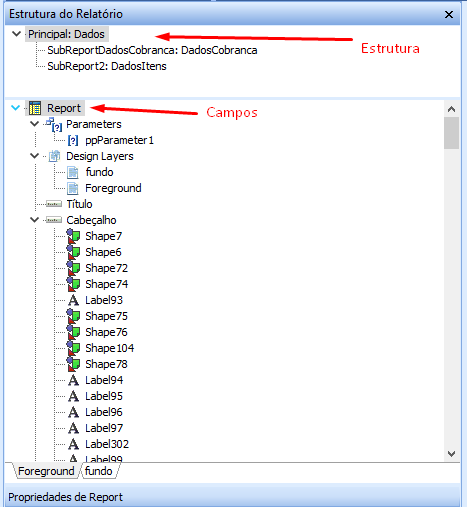

Em desenho, no lado esquerdo, é possível verificar as áreas que estruturam o arquivo além dos campos que estão no layout.

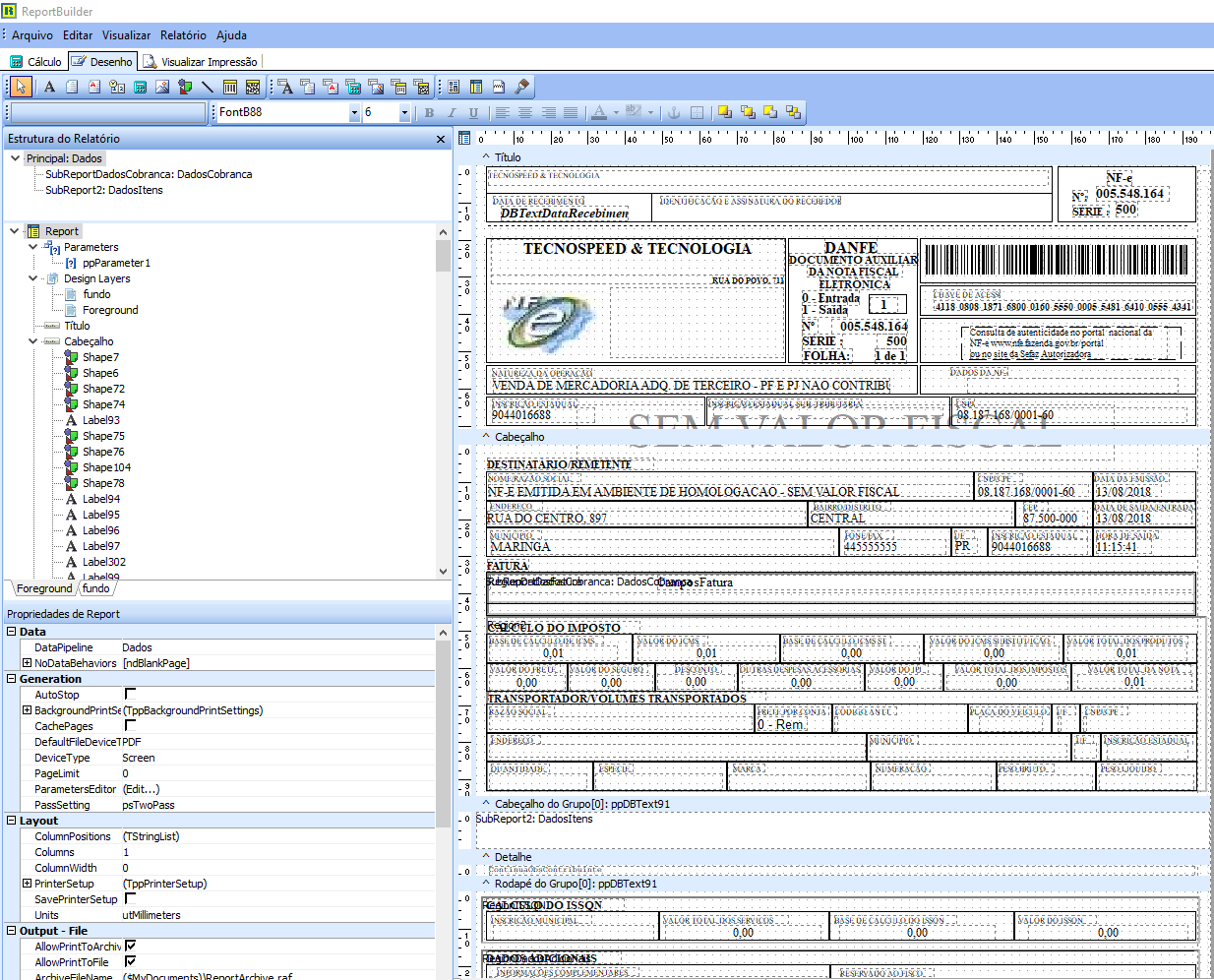

 Além disso, é possível criar novos campos (), onde, para atribuir valores tabelados para o mesmo basta selecionar as opções destacadas conforme a imagem abaixo:

VISUALIZAR

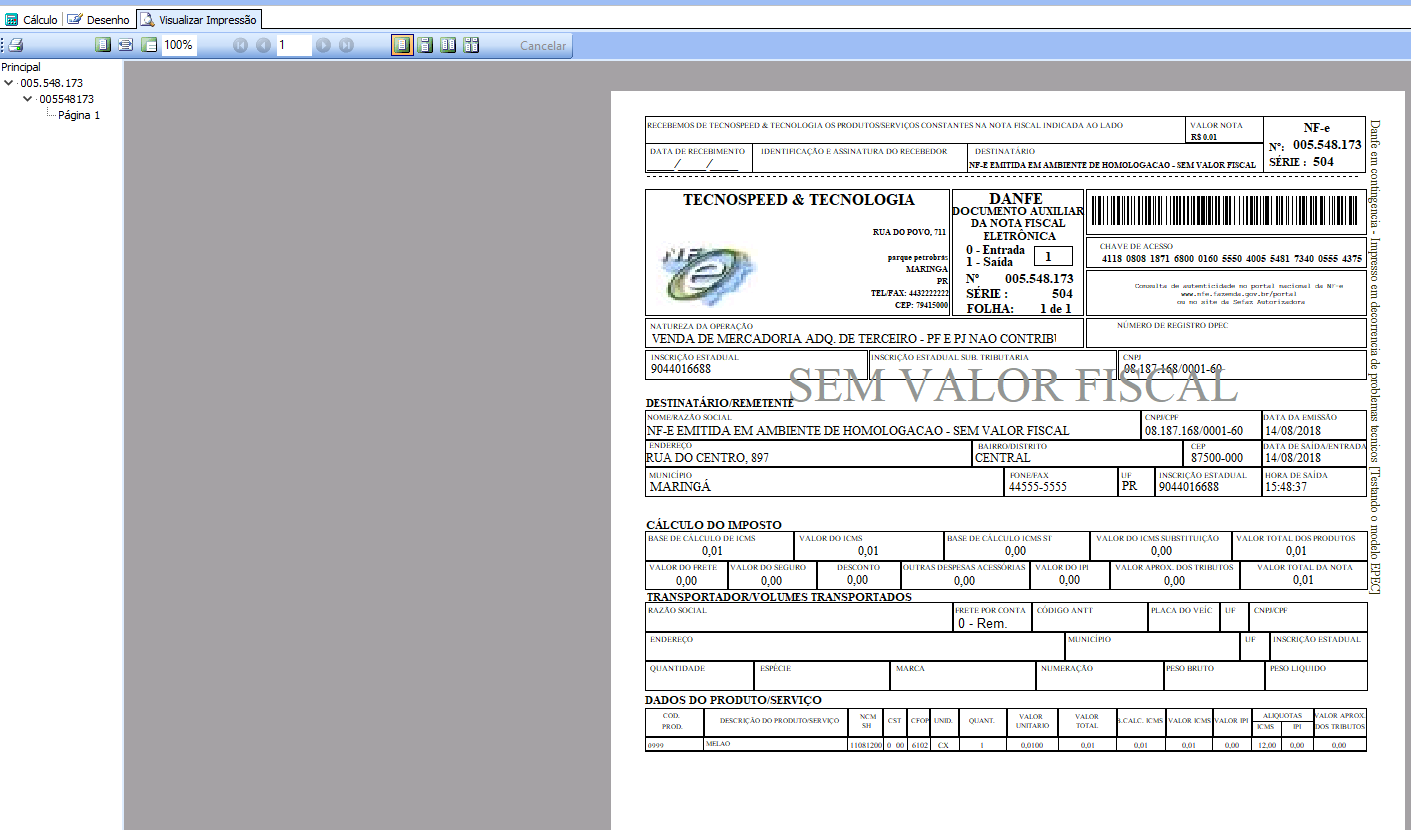

Após compilar as alterações realizadas é possível verificar uma previa de como ficou a impressão, como demonstrado na imagem abaixo:

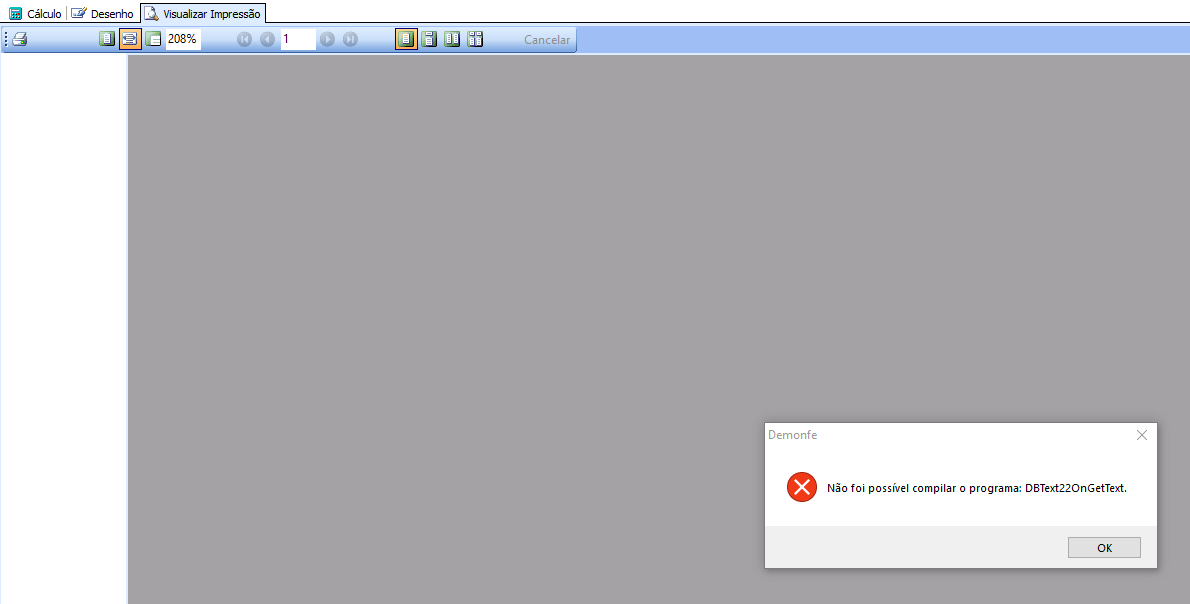

Caso ocorra alguma inconsistência será apresentado uma janela com a função/procedimento do local onde ocorreu o problema.

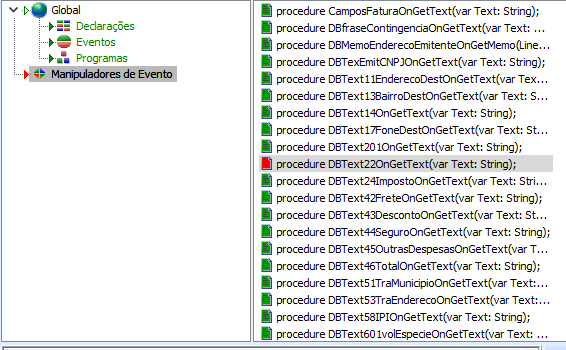

E é necessário verificar na aba 'CALCULO', onde é destacado em vermelho o procedimento com problema para e corrigi-la.

 Depois da correção deve-se compilar novamente antes de Visualizar Impressão.

FINALIZAÇÃO

Sempre após realizar uma alteração no arquivo de retrato é necessário 'Salvar' o arquivo RTM. Ou caso deseje utilizar ambos os formatos de impressão utilize a opção "Salvar Como..." e renomeie o arquivo. Dessa forma você passará a ter dois RTMs e deverá escolher qual passará a utilizar no produto.

Para auxiliar ainda mais o entendimento do funcionamento do ReportBuilder temos um vídeo explicativo de como utilizá-lo. Para acessá-lo clique aqui.

Obs: No vídeo demonstrativo o ReportBuilder será chamado via Componente, porém, para clientes Manager eDoc/Manager SaaS basta seguir o passo a passo que descrevemos no início desse artigo até chegar ao ReportBuilder.
